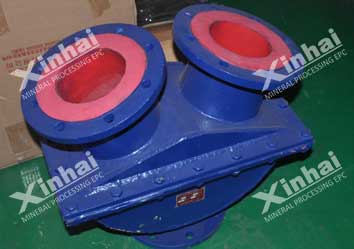

【产品简介】 一款只需一个阀门控制的三通换向阀
【工作压力】 ≤0.7MPa
【产品改进】 采用一个球形阀设计，依靠矿浆流动，将球体带动到其中一个管路出口，将其封闭。此设计已于2011年5月获得国家专利，专利号： ZL201020575061.8 。
防腐耐磨性能强，内衬由鑫海耐磨橡胶制成，耐磨指数超过128%。
使用寿命长，独特的纳米补强技术让橡胶的长分子链不被破坏，含量超过97%，寿命可延长2-4倍。
密封性能强，耐磨橡胶球弹性很强，回弹性超过76%，利用矿浆流动，封闭另一管路，漏浆率几乎为0。

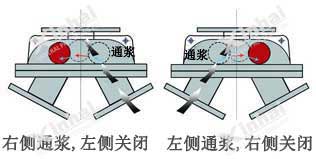

不易堵塞，该阀利用矿浆流动，带动球阀沿轨道滚到另一矿浆口，将其关闭，通过让两阀口相互协调关闭，所以不会造成口径堵塞问题。
易于实现自动化控制，一个阀门，无需两条管路，也不用控制阀门，利用浆体的压力完成换阀工作，自动化控制更方面、更简单。
鑫海三通自动换向阀解决了双泵双管的问题，也无需手动操控两泵之间的替换，只需一个阀门，利用矿浆压力，完成两阀口之间的启闭工作，通过相互协调关闭，不易造成颈口堵塞。
鑫海三通换向阀投资成本低，无需备用配置，只需一个阀就能完成共工作，相当于花费一个阀门的价格，省掉一条管路的投入。
鑫海三通换向阀主要用于矿浆、矿渣、尾矿等浆体，以及各种备用泵的排水系统及化工腐蚀性物质的输送工作。
仅在启动瞬间会产生。
三通自动换向阀外形尺寸表
| 规格 (DN) | A | B | C | 法兰尺寸 | ||
|---|---|---|---|---|---|---|
| 螺栓孔中心距 | 法兰外径 | n-Φd | ||||
| 65 | 247 | 227 | 197 | 145 | 185 | 4-Φ18 |
| 80 | 267 | 250.5 | 217 | 160 | 200 | 8-Φ18 |
| 100 | 308.5 | 296 | 256.5 | 180 | 220 | 8-Φ18 |
| 125 | 352 | 346 | 300 | 210 | 250 | 8-Φ18 |
| 150 | 410 | 400 | 346.5 | 240 | 285 | 8-Φ22 |
| 200 | 477 | 476.5 | 413 | 295 | 340 | 8-Φ22 |
| 250 | 569 | 569 | 493 | 350 | 395 | 12-Φ22 |
| 300 | 656 | 669.5 | 580 | 400 | 445 | 12-Φ22 |
| 350 | 735 | 761 | 659 | 460 | 505 | 16-Φ22 |
| 400 | 833.5 | 863 | 747.5 | 515 | 565 | 12-Φ26 |
| 450 | 922.5 | 952 | 824.5 | 565 | 615 | 20-Φ26 |
| 500 | 1011 | 1054 | 913 | 620 | 670 | 20-Φ26 |
性能规范
| 公称压力 | 0.7Mpa | |||
| 试验压力(Mpa) | 密封 | 1.0 | 试验介质 | 水 |
| 试验压力(Mpa) | 强度 | 1.5 | 试验介质 | 水 |
| 工作压力 | ≤1.0Mpa | |||
| 工作介质 | 矿浆、矿渣、尾矿等 | |||
